公司承接某部外贮压式七氟丙烷气体灭火系统

外贮压式七氟丙烷灭火系统是将七氟内烷灭火剂和增压气体的氮气分别贮存于不同的容器内，在系统启动时，高压贮存的氮气经内置式专用减压容器阔后进入灭火剂瓶组，使药剂瓶内的压力迅速升高，并在灭火剂喷放期间维持一相对稳定的压力，推动灭火剂快速流向喷嘴，实施喷放灭火。喷嘴具有径向射流、撞击雾化的效果。

外贮压式七氟丙烷火火装置的减压装置采用内置式专用减压容器阀，非孔板减压，以避免增压气体进入灭火剂瓶组时对瓶组造成的剧烈冲击。用于保护同一防护区的多套气体灭火系统应能在灭火时同时启动，相互间的动作响应时差小于等于2秒。

外贮压式七氟丙烷灭火系统具有公安部消防产品合格评定中心颁布的消防产品技术鉴定证书及国家固定灭火系统和耐火构件质量监督检验中心出具的型式检测报告。

系统概况：

1、系统工作压力：4.2MPa；驱动瓶组工作压力：6MPa；

2、系统组成：药剂瓶组、驱动瓶组、单向间、高压软管、集流管、控制管路(紫铜管)、选择间、喷嘴、信号反馈装置、内置式减压容器间、电磁型驱动装置、低泄高封间、安全阀等。

3、与电气的接口条件：电磁启动器,工作电压为DC24V，工作电流为15A；信号反馈装置触点容量：DC24V5A。

3、与建筑的接口条件：喷放灭火剂前，防护区除泄压口外的开口应能自行关闭；防护区应设置泄压口，七氟内烷灭火系统的泄压口应位干防护区净高的2/3，宜设在外墙上，防护区不存在外墙的，可考虑设在与走廊相隔的内墙上；防护区围护结构及门窗的耐火极限均不宜低于05h，吊顶的耐火极限不宜低于0.25h，围护结构承受内压的允许压强，地下防护区和无窗或设固定窗扇的她上防护区，应设置机械排风装置，排风口宜设在防护区的下部并应直通室外。

4、储瓶间应符合建筑物耐火等级不低于二级的有关规定及有关压力容器存放的规定，且应有直接通向室外或疏散走道的出口。储瓶间和设置预制灭火系统的防护区的环境温度应为-10℃~+50℃。储存装置的布置，,应便于操作、维修及避免阳光照射。操作面距墙面或两操作面之间的距离，不宜小于1.0m，且不应小干储存容器外径的15倍，钢版间楼板应满足载荷能力。

工作原理：

各保护区均设二路独立探测回路，当第一路探测器发出火灾信号时，发出警报，指示火灾发生的部位，提醒工作人员注意，当第二路探测器亦发出火灾信号后，自动灭火控制器开始进入延时阶段(0-30s可调)，此阶段用于疏散人员(声光报警器等动体)和联动设备的动作(关闭通风空调等)。延时过后，向保护区的电磁驱动器发出灭火指令，打开七氟丙烷钢瓶，向着火区进行灭火作业。同时报警控制器接收信号反馈装置的反馈信号，控制面板喷放指示灯亮。当报警控制器处于手动状态，报警控制器只发出报警信号，不输出动作信号，由值班人员确认火警后，按下报警控制面板上的应急启动按钮或保护区门口处的紧急启停按钮，即可启动系统喷放七氟内烷灭火剂。

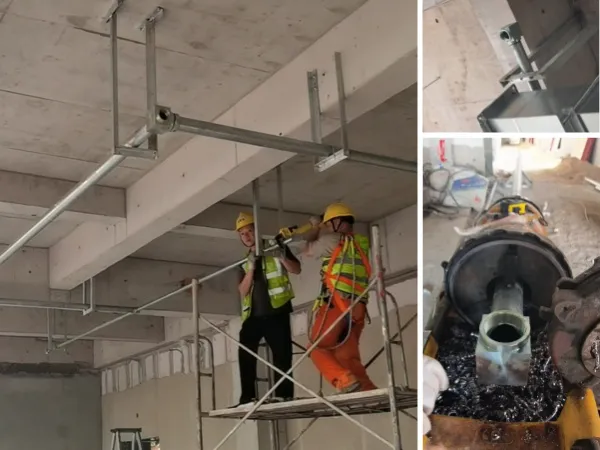

施工照片：
